平成１６年度の一級建築士製図試験が１０月１０日に実施されました。

今年の課題は『宿泊機能のある「ものつくり」体験施設』でしたね。



課題文を入手しましたので、早速「Ｅ＆Ａ」のメンバーがチャレンジしました。持ち時間２時間。

１時間半から２時間で考える試験だから少し欠点も有る解答ですが、取りあえず解答例を掲載します。



今後、少しずつ更新して解説も掲載しますので、このホームページを探し出した人は、お友達にも紹介してね。・・・


昨年と同様に「課題文」、「解説」も掲載します。時々のぞきに来てね。

�T．設計条件

この課題は、ある地方都市の郊外（旧街道沿い）において、子どもから高齢者ま
での幅広い世代の利用者を対象に、周辺地域の伝統工芸等の紹介及び継承を目的
とした「ものつくり」を体験できる施設を計画するものである。また、この施設
には、利用者の宿泊機能を合わせ持つものとする。

計画に当たっては、特に次のことが求められている。
　�@　ものつくり体験部門、宿泊部門及び共用・管理部門の異なる機能を適切に
　　　ゾーニングした計画とするとともに、各部門の動線に配慮した計画とする。
　�A　旧街道、渓流等の敷地周辺の環境に配慮した計画とするとともに、地域に
　　　開かれた施設を計画する。

【設計条件・前文】

ここでは、計画すべき施設の目的が、はっきりと表されている。
課題の「ものつくり」は、この地方の伝統工芸と言うことがわかるが、詳しくは
次の�@�Aにハッキリと書いてある。
�@で、施設内の異なる３つの部門を適切にゾーニングが求められている。
　さらに、各部門の動線に配慮となっている。
　動線とゾーニングは計画のポイントだね。
�Aでは、敷地周辺の環境に配慮しろと有る。旧街道に渓流。
（何か、行ってみたくなるような環境だな。）

ここでは、はやる気持ちを抑えて、冷静に状況を思い浮かべるとしよう。

１．敷地及び周辺状況
(1)
　�@北東側・・・旧街道（12m）を挟んで町屋が並んでいる。
　�A南東側・・・町屋が並んでいる。
　�B南西側・・・遊歩道（幅員3m）を介して渓流がある。
　�C北西側・・・町屋が並んでいる。

(2) 敷地は平坦で、旧街道、隣地及び遊歩道との高低差は無いものとする。また、
　　歩道の切り開きは、１ヶ所当たり6mまでできるものとする。

(3) 敷地は、都市計画区域及び準都市計画以外の区域内にあるが、建築物に関し
　　て次の制限がある。
　　
  �@　建蔽率の限度は６０％、容積率の限度２００％とする。
　�A　主要な屋根は、旧街道側（北東側）及び遊歩道側（南西側）に下る勾配屋
　　　根とし、陸屋根とはしない。

(4) 電気、ガス及び上下水道は、完備している。

(5) 地盤は良好であり、杭打ちの必要はない。

(6) 渓流の氾濫についての特別の配慮はしなくてよい。

(7) 地下水についての特別の配慮はしなくてよい。

(8) 気候は温暖で、積雪についての特別の配慮はしなくて良い。

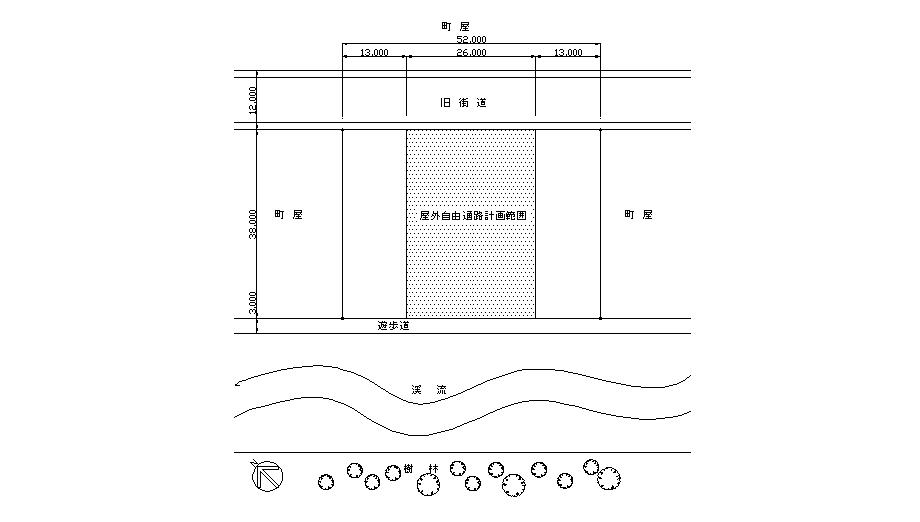

【設計条件・敷地周辺状況】

既に前文で書かれた計画の目的を頭に入れ、下の図と見比べながら読むと、

・北東側、南東側？・・・方位が振れているのか。
・１方向道路　　　・・・遊歩道はサブじゃないし。
・両隣が町屋？　　・・・いわゆる民家だろう？プライバシー確保か。
・旧街道と反対側が渓流か。好条件を意識する。（読みながら）
・敷地内の色分けは何じゃい？？？？・・・屋外自由通路計画範囲とな。

(2) の記述の歩行者道（歩道）の切り開きには、巾は記述されても箇所数は書い
　　てないが、１カ所と考えた方が良さそう。それにしても１ヶ所当たりとは
　　気になる記述。

(3) の記述は、田舎で建築制限は無いが、だけども次のことは守れよって事か。
　　60％の建蔽率200％の容積と・・・
　　何々、ドサクサに紛れて�Aにとんでも無いことが書いてるじゃないか。
　　勾配屋根か。でも、主要なだよな。主要な。・・・
　
(4)、(5)、(6)、(7)、(8) の記述は、計画に影響するものはなさそう。
　　でも、(6)、(7)の記述は親切だよな。ここんところの台風の影響を受けた者
　　にとっては、余計なことまで考えてしまいそう。
　（この辺の記述は決まり文句と思わずに、問題がないことを必ずチェック。
　　勾配屋根のような重要な事が隠されてるかもよ。）

２．建　築　物

(1) ラーメン構造による鉄筋コンクリート造（一部鉄骨造としてもよい。）、
　　地上３階建ての１棟の建築物とし、地階は設けないものとする。

(2) 床面積の合計は、2,200�u以上、2,600�u以下とする。
　  この課題の床面積の算定においては、ピロティ、塔屋、バルコニー、屋外階段、
　　屋外テラス等は床面積に参入しないものとする。
　
(3) 主要な階段及びスロープについては、次の通りとする。
　�@　階段は、巾を1.4m以上、けあげの寸法を16cm以下、踏面の寸法を30cm以上
      とする。
　�A　スロープは、巾を1.5m以上、勾配を1/12以下とする。

(4) 設備については、次の通りとする。
　�@　空気調和設備は、単一ダクト方式と個別方式とを併用する。
　�Aエレベーター（機械室が不要なもの）は、次の通り設ける。
　　  ｲ．利用者用  :乗　用１基（ﾛｰﾌﾟ式・13人乗り・かご床面積は2.09�u以上）
　　  ﾛ．サービス用:人荷用１基（ﾛｰﾌﾟ式・13人乗り・かご床面積は2.09�u以上）

【設計条件・建築物】

(1) 鉄筋コンクリート造・・・長大スパンは、無しか。一部鉄骨造を認識。
　　１棟の建築物　　　・・・建物を１棟でまとめるように、念を押されている。
　　　　　　　　　　　（その内複数棟の課題が出るかも。パニクるだろうな。）

(2) 面積の上限、下限。・・・構想を練る時や、エスキス完了の時、何度もチェ
　　　　　　　　　　　　　　ックしなくっちゃ！面積オーバーでは、泣くに泣
　　　　　　　　　　　　　　けない！床面積に参入しないをマークし注意喚起。
　　　　　　　　　　　　　　　　

(3) 「主要な」に注目。・・・利用者が使わない管理用階段は、主要じゃないと。
　　

(4) �@　空調方式が２つ有るが、部門指定をしていないので、単に機械室からの
　　　　ＤＳを忘れないようにしなくっちゃ。

　　�A　ＥＶは、機械室不要か。少しでも余計なことを考えずに済み、助かるな。
　　　　台数はしっかり頭に入れとこう。
　　　　数字を含め基までマーク。（読返す時、他の数字と勘違いするから。）

３．その他の施設等

(1) ものつくりプラザ（「ものつくり」の実演、体験に利用する屋外広場を言う。）
　　を、次の通り計画する。
　  �@　地上に設けるものとし、まとまったスペース（直径８ｍ以上の円
　　　が１つ入るスペースとする。）で150�u以上（ピロティ、上部に屋根、
　　　ひさし等がある部分は算入しない。））とする。
　　�Aものつくり体験部門の工房との動線に配慮する。
　　�Bテーブル、いす、バーベキューコーナー、流し、その他を配置する。
　　
(2) 屋外自由通路（旧街道側と遊歩道側とを結ぶ屋外通路をいう。）を、
　　次の通り計画する。
　　�@　地上に設けるものとし、常時、自由に通り抜けができる通路（最小幅員
　　を４ｍとし、建築物を通り抜ける部分はピロティ形式等とする。）とする。　
　　�A敷地の「屋外自由通路計画範囲」（色付きで示す。）内に計画する。
　　�Bものつくりプラザと一部重複してもよい。
　　�C旧街道側から渓流側を見通すことができるようにする。
　　
(3)　駐車場は、地上に平面駐車とし、車いす使用者用として２台分、
　　サービス要として２台分を設ける。
    なお、車いす使用者用の駐車場は、巾を 3.5ｍ以上とし、主要な出入り口から
　　の距離が出来るだけ短くなる位置に設ける。
　　また、来館者用及び職員用の駐車場については、近隣の公共駐車場を利用する
　　ものとし、考慮しなくて良い。

(4)　駐輪場は、利用者用として10台分（１台当たり0.5mx2m程度）を設ける。

(5) ゴミ置き場（１０�u）を設ける。

(6) 敷地内の通路に設けるスロープは、巾を1.5ｍ以上、勾配を1/15以下とする。

(7) (1)〜(6)の「その他の施設等」は、床面積に算入しないものとする。

【設計条件・その他の施設等】

その他の部分には、計画を解く有効な記述が多いなぁ。
形や位置を決める記述となっていて、エスキスに影響する事項だから、
項目の丸番号に赤マークを入れて。
（見直しで分かり易いように、文章全体をマークするより、番号にマーク。）

(1) ものつくりプラザ

　�@「地上に」の記述で、１階で決定。
　　　150�uの大きさだが、「直径８ｍの円が・・・」が奥行きのヒントだな。
　　　こういうヒントは、有難い。逆らって正方形すると、きっと手間取るな。　
　　　「算入しない」にマークして、そう言う部分がある事に注意を促す。

　�A　工房とのつながり。・・・同一階が理想。別階ならば階段・廊下を確保。

　�B　テーブル、いすにバーベキュー！・・・良いね！一杯やりたくなるね。
　　　　　　　　　　　　　　　　　　　　　でも、何でバーベキュー？

(2)　屋外自由通路・・・平成１３年度の課題のモールとプラザの関係を連想す
　　　　　　　　　　　 るなぁ。今度は、重複してもいいのか。
　　　　　　　　　　　 この通路は道路が敷地内に入ってきている感覚だなぁ。　
　
(3) 駐車場
　　車いす用２台、サービス用２台か。・・・１道路なのに多くないかい？
　　　　　　　　　　　　　　　　　　　　でも、動線に気をつければ良いか。

(4)

(5) ゴミ置場（１０�u）・・・約でもない。１０�u？？？・・でかくない？
　　　　　　　　　　　　　　工房があり、屑が多く出るからか。納得！

４．所要室

　　下表の室は、全て計画する。

さぁ、課題文は全部読んだ。エスキスを開始すっか！

　
機能図
　　　　┌───┐　　┌───┐　　　　　┌────┐
　　┌─┤Ｓ駐車│　　│車いす├┐　┌──┤宿泊部門│　　　
　　│　└───┘　　│駐車　││　│　　├────┤
　　│　　　　　　　　└───┘│　├──┤体験部門│
　　│　　　　　　　　　┌───↓─│　　└────┘　
　　│　┌──────┐│　┌─▽─┴┐　　┌────┐
　　│　│管理部門　　││　│　　ＥＶ│　屋│　　　　│
　　├─┤　　　　受付├┴→│　　　　│　外│　？　　│　
　　│　│　　　　　　│　　│ＥＮＴ　│　自│　　　　│　
　　├─┤荷解場　ＥＶ├┬─┤ホール　│　由│　　　　│　　
　　│　└────┬─┘│　│　　　　│　通│　　　　│
　　├─┌───┐│　　│　└─┬──┘　路└────┘　　
　　│　│機械室├┤　　│　　　│　　　　　　　
　　│　└───┘│　　│　┌─┴──┐　　┌──────┐
　　└─┌──┐　│　　│　│工　房　├─→│ものつくり　│
　　　　│厨房├─┘　　│　│　　　　│　　│広場　　　　│　　
　　　　├──┴──┐　│　└────┘　　│バーベキュー│　　　　　　　
　　　　│レストラン│　│　┌────┐　　└──────┘　　　　　　
　　　　└─────┘　└─┤展示　　│　　　　↓　↓　　　
　　　　　　↓↓　　　　　　│ホール　│　　　　渓流
　　　　　　渓流　　　　　　└────┘

�@

まず、今年の課題の特徴は何てったって屋外自由通路通路だな。
１階で建物が分断される事になるので、設計条件の各部門の動線を配慮すると、結構大変だなぁ。

所用室の関係は？
このまんまじゃ、図面にならないけど、こんな関係だったな。
もう一度確かめよう。
ここで間違ったら致命傷だからね。

道路が１道路だから駐車場は客用もサービス用も１ヶ所にまとめて、 そこからのそれぞれの動線を考えていけば良いな。
問題は屋外自由通路と分断される別棟に何を持って行くかだ。

文面から感じるのは、独立性の強いレストランなんだけど、 厨房とサービス駐車場とのサービス動線が利用客動線と交錯するし、旨くいかないよ・・・。
展示ホールなんか良いんだけど、本館からのアプローチができなくなるし、・・・？？？
宿泊部門も体験部門も管理事務室で受付し、入退館の管理をするから別棟にはできないなぁ。

やはり、別棟にできるのはその他の共用部門か！？
浴室？１階というわけには行かないな。
やっぱりレストランか？だけど、異種動線が交差するし？・・・・・・《時間は刻々と過ぎる》

駐車場が２ヶ所だったら、間違いなくレストランだけど、この狭い敷地で２ヶ所は無いよな。
動線に応じて自由に何カ所も駐車場が設置できたら、動線処理の試験にならないよ！

機械室なんかはどうだろう？
サービス駐車場とのつながりが有るが、機械の取り替え等の搬入搬出は、当然閉館時に遣るもんだし、問題なさそう。

　　　　　　　　　　　　　　　／＼
　　　　　　　　　勾配屋根　／　　＼
　　　　　　　　　　　　　／　　　　＼
　　　　　　　　　　　　／　　　　　│＼
　　　　　　　　　　←　│　宿泊室　││
　　　　　　　　　　　└┼──┬──┤│
　　　　　　　　　　←　│浴室│研修││
　　　　　ものつくり　└┼──┴┬─┤│　
　渓流←　広場　　　　　│工房　│駐││
　　──────────┴───┴─┤├──
　　　　　　　　　　　　　　　　　　└┘　　　

�A

次に立体構成だ。

まず、１階指定が目に付いたなぁ。
荷解き室、機械室（150）、展示ホール（160）、レストラン（150）、工房（120+80+50）・・・

えっ！１階がやたらと多いじゃん！
そう言えば、展示ホールは街道及び遊歩道から見えるようにとの指示だから、必ずしも１階にこだわることもないな。
だけど外部から直接アプローチって要求しているけど？
専用外部階段でアプローチしても、直接アプローチになるよね。

そしたら、レストランだって２階もあり得るんだ。２階の方が渓流の見晴らしも良いし。
工房は？ものつくりプラザとの動線に配慮と有るから１階でしょう。
だけど、全部は無理だろうし、一部は２階に分散か・・・？
分散となると、プラザと関わりの深い工房は・・・？木工工房だろうな。
まぁ、遣ってみないと解らないけど。兎に角、やってみよう！

【span-PLAN】
　　　　　　　　　　　町　屋
　　＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
　　──────────────────────────────　
　　　　　　　　　　　道　路
　　＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
　　─┬──┬─┬──┬──┬──┬──┬──┬──┬──┬──
　　　７　　│　│　　│　　│　　│　　│　　│　　│　　│
　　　├─　├─┼──┼──┼──┼──┼──┼──┼──┤　
　　　７　　│　│　　│　　│　　│　　│　　│　　│　　│
町屋　├─　├─┼──┼──┼──┼──┼──┼──┼──┤ 町 屋　
　　　７　　│　│　　│　　│　　│　　│　　│　　│　　│
　　　├─　├─┼──┼──┼──┼──┼──┼──┼──┤
　　　７　　│　│　　│　　│　　│　　│　　│　　│　　│
　　　├─　├─┼──┼──┼──┼──┼──┼──┼──┤
　　　７　　│　│　　│　　│　　│　　│　　│　　│　　│
　　　├─　├─┼──┼──┼──┼──┼──┼──┼──┤
　　　３─　┴─┴──┴──┴──┴──┴──┴──┴──┴──
　　　　　　│　│　　│　　│　　│　　│　　│　　│　　│
　　　　　　└３┴７─┴７─┴７─┴７─┴７─┴７─┴７─┘

�B

まず、スパン割だな？

えーっと。160�uに120�u、80�u、おっ！40�uの倍数か？
・陶芸工房50�uに、・・研修室100�u、50の倍数が出てきたぞ！
・宿泊が20か。バルコニー付きだから7x7でもいけそう！
・レストランが150に管理事務室50、機械室150か。
わずかに、40�uの倍数が多いけど決定的ではないなぁ。

部門によってスパンを変える手もあるけど・・・迷ったときは７ｘ７から始めよう。

隣地境界から３ｍ確保して、東西に７スパン、いや端の１スパンは建てられないな。
南北は３ｍ離して５スパン。いや、南北も最後の１スパンは建てられないな。
変な余り方をするところを見ると、途中に６スパンが入るのかな？ん〜・・・

上階の宿泊部門を考えてみよう。   （色んな視点から考えると解決するかも。）

洋室は２部屋で１グリッドだから、８グリッド。
和室は２グリッドで、合わせて１０グリッド。

設計条件�Aから全ての部屋を渓流側に配置するとなると、２階、３階に分れてしまうなぁ。
分離するとゾーニングに問題だし、プランニングがし難そう。

ここは設計条件の�@を優先して、３階にまとめてゾーニングしよう！

　　　　　　車 IN
　　　　＿＿＿∇＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
　　　　↑　｜　　　┌──┐│
　　　　７　│車路　└──┘│　ｱﾌﾟﾛｰﾁ部分　
　　　　ｍ　│　　　┌──┐│　　　　
　　　　↓　│　　　└──┘│　　　∇入口ｾﾝﾀｰ
　　　　￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣

�C

次に外回りを押さえよう。先ずは駐車場。

車いす用２台だから７ｍか。前面の空きは７ｍだけど、柱型を考えるともう少し寸法が欲しいなぁ。
やはり、６ｍスパンが途中に入るのかな？

次に「ものつくりプラザ」だけど、屋外自由通路と重なっても良いってなってるなぁ。
隅から確保してみよう。直径８ｍの円が入るスペースなので、３＋６＝９ｍはＯＫ。

迷ってる暇は無し、建物の外形のイメージを早く掴まなくちゃ！

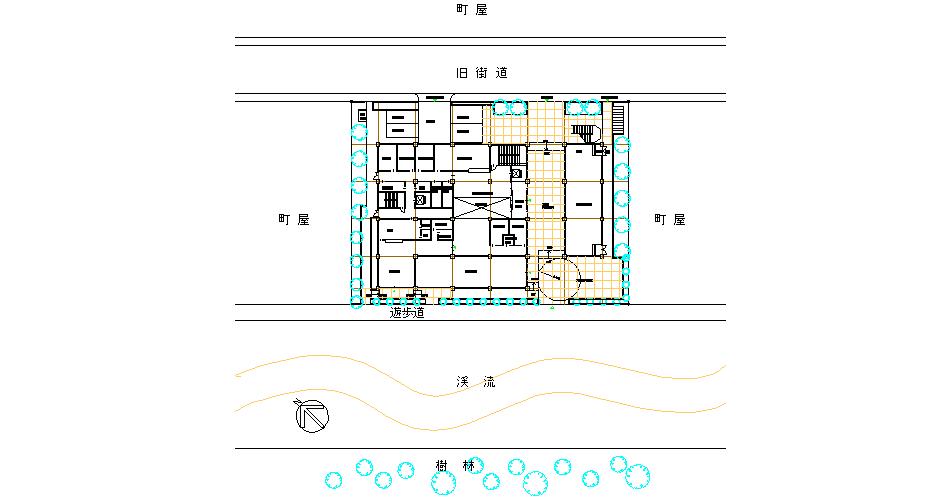

【配置】
　　　　　　　　　　　町　屋
　　＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
　　──────────────────────────────　
　　　　　　　　　　　道　路
　　＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
　　　┌─　┬─┬──┬──┬──┬──┬──┬──┬──┬──
　　　８　　│　│ＳＰ│　　│Ｐ　│　　│　　│　　│　　│　
　　　├─　├─┏━━┯━━┯━━┯▽━┓──┏━━┓──┤　
　　　７　　│　┃　　│　　│事　│　　┃屋　┃別　┃　　│
町屋　├─　├─┠──┼──┼──┼──┨外─┠──┨──┤ 町 屋　
　　　７　　│　┃　　│　　│　　│ＥＨ┃自　┃棟　┃　　│
　　　├─　├─┠──┼──┼──┼──┨由─┠──┨──┤
　　　７　　│　┃　　│　　│　　│　　┃通　┃　　┃　　│
　　　├─　├─┠──┼──┼──┼──┨路─┗━━┛──┤
　　　６　　│　┃　　│　　│　　│　　┃　ものつくり　　│
　　　├─　├─┗━━┷━━┷━━┷━━┛──┼プラザ──┤
　　　３─　┴─┴──┴──┴──┴──┴──┴──┴──┴──
　　　　　　│　│　　│　　│　　│　　│　　│　　│　　│
　　　　　　└３┴７─┴７─┴７─┴７─┴７─┴７─┴７─┘

�D

縦のスパンは、６ｍを１つ入れることでギリギリ収まるぞ！

横は、隣地との隙間が３ｍと７ｍとなり、振り分けたら５ｍと５ｍか。
少し広めだけど、隣地が町屋だからこのくらい広くても良いかな？

それとも、６ｍスパンかな？６ｍスパンだったら、８スパン入るか？
隣地との隙間が２ｍになってしまう。・・・

避難通路は確保できるが、都心じゃあるまいし少し窮屈じゃないかな？
それとも、屋外自由通路を５ｍにしたら旨くいくんだろうか？・・・

何か、計画すると言うよりも、スパン探しみたいになってきたぞ！
ここは上階から探ってみよう！   （色んな視点から考えると解決するかも。）

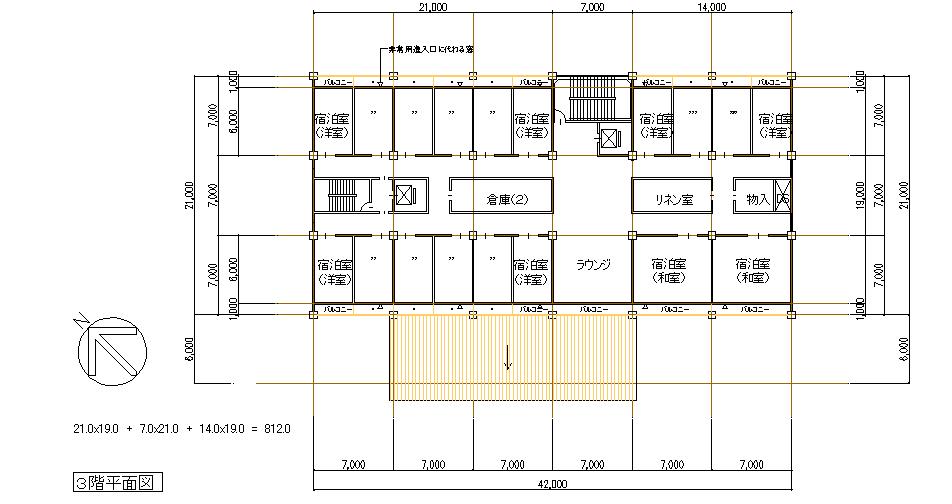

【３Ｆ-PLAN】

　　　　　　　　　　　町　屋
　　＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
　　──────────────────────────────　
　　　　　　　　　　　道　路
　　　＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
　　　┌─　┬──┬──┬──┬──┬──┬──┬──┬──┬──
　　　８　　│　　│　　│　　│　　│　　│　　│　　│　　│　
　　　├─　├──┏━━┯━━┯━━┯━━┯━━┯━━┓──┤　
　　　７　　│　　┃洋洋│洋洋│Ｅ段│洋洋│洋洋│洋洋┃　　│
　　　├─　├──┠──┼──┼──┼──┼──┼──┨──┤ 　
　　　７　　│　　┃階段│　　ツインコリーダー廊下　　┃　　│
　　　├─　├──┠──┼──┼──┼──┼──┼──┨──┤
　　　７　　│　　┃洋洋│洋洋│洋洋│ラウ│和室│和室┃　　│
　　　├─　├──┗━━┷━━┷━━┷━━┷━━┷━━┛──┤
　　　６　　│　　│　　│　　│　　│　　│　　│　　│　　│　　
　　　├─　├──┼──┼──┼──┼──┼──┼──┼──┤
　　　３─　┴──┴──┴──┴──┴──┴──┴──┴──┴──
　　　　　　│　　│　　│　　│　　│　　│　　│　　│　　│
　　　　　　└５─┴７─┴７─┴７─┴７─┴７─┴７─┴５─┘

�E

ツインコリダータイプのプランにすると、洋室１６室、和室２室が無理なく収まるぞ！

ラウンジは景観の良い渓流側に配置して、和室と洋室とどちらを渓流側にしようか？
どっちでも良さそう。

各室バルコニーを設けるので、バルコニー込みで７ｍスパンでＯｋだ！
３階は７ｘ７ですんなり行きそうだな。

３階が整形で収まったと言うことは、天井高６ｍの木工工房は、この宿泊室を避けた位置に配置した方が良いなぁ。
渓流側に１スパン残っているが、２階に配置すると階高が高いから宿泊室を塞いでしまうぞ！

このプランでは、木工工房は２階は考えられないなぁ。それにプラザとの関係もあるし・・・
１階の６ｍスパンに木工を配置すると、丁度「ものつくりプラザ」の前になり、動線的には旨くいくぞ！
でも、２階の渓流側の窓を塞ぐし・・・？？

木工工房を街道側に配置したら・・・。「ものつくりプラザ」も街道側になってしまうよ。
バーベキューで一杯やるには、やはり景観の良い渓流側は外せないよなぁ。
木工工房は渓流側にしよう！

えっ！もう１時間をとっくに過ぎているぞ！大変だ！急がなくっちゃ。

２階のプランが問題だな。
木工工房の３スパン（126�u）は塞がってしまうけど、浴室だけは景観を確保したいな。

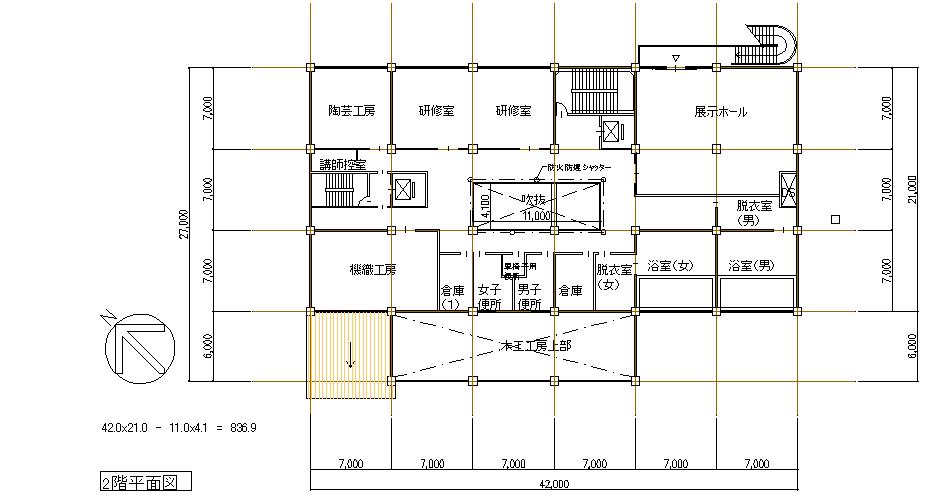

【２Ｆ-PLAN】

　　　　　　　　　　　町　屋
　　＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
　　──────────────────────────────　
　　　　　　　　　　　道　路
　　　＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
　　　┌─　┬──┬──┬──┬──┬──┬──┬──┬──┬──
　　　８　　│　　│　　│　　│　　│　　│　　│外段│　　│　
　　　├─　├──┏━━┯━━┯━━┯━━┯━▽┯━━┓──┤　
　　　７　　│　　┃研修│研修│Ｅ段│ｗｃ│展示ホール┃　　│
　　　├─　├──┠──┼──┼──┴──┼──┼──┨──┤ 　
　　　７　　│　　┃階段│Ｅ　┌─吹抜─┐└──┼──┨　　│
　　　├─　├──┠──┼─┐├────┼───┤　　┃──┤
　　　７　　│　　┃陶芸│更││機織り　│浴室　│浴室┃　　│
　　　├─　├──┗━━┷━┷┷━━━━┷━━━┷━━┛──┤
　　　６　　│　　│　　│　　│　　│　　│　　│　　│　　│　　
　　　├─　├──┼──┼──┼──┼──┼──┼──┼──┤
　　　３─　┴──┴──┴──┴──┴──┴──┴──┴──┴──
　　　　　　│　　│　　│　　│　　│　　│　　│　　│　　│
　　　　　　└５─┴７─┴７─┴７─┴７─┴７─┴７─┴５─┘

�F

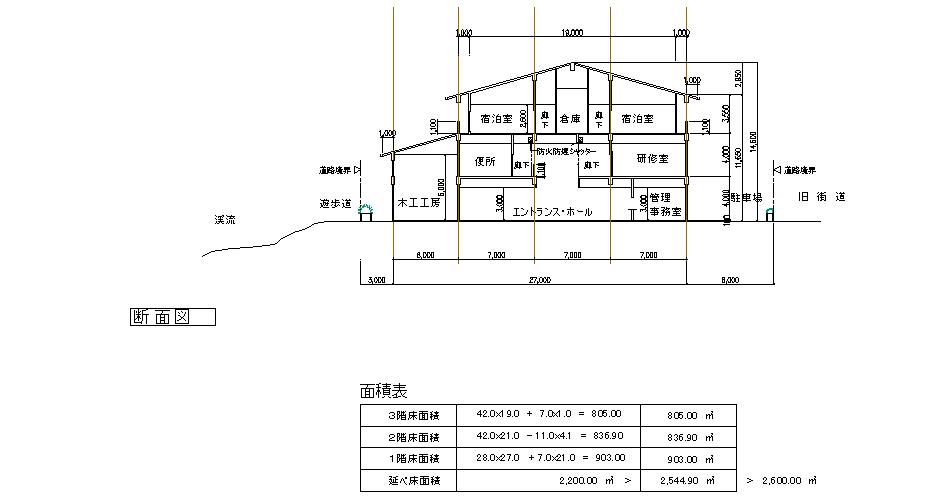

面積をチェックしてみよう！

３階が７ｘ７が１８グリッドだから・・・８８２�u。
１階の想定が、７ｘ７ｘ１８＋７ｘ６ｘ４＝１０５０�u
maxで2600�uだから、２６００−１０５０−８８２＝６６８。・・・エッ！え〜っ！
２階が３階より小さくなってしまう！マジかよ！こりゃ大変だ！

《慌てるな！   あわてるでないぞ！》

・・・あぁゝ又しても神のお声！・・・冷静に見直し。

屋外通路はピロティーで面積に算入しないじゃないか。それに、バルコニーも。
もう一度やり直し！

１階：７ｘ７ｘ１５＋７ｘ６ｘ４＝９０３
３階：７ｘ７ｘ１８−７ｘ１ｘ１２＝７９８
２６００−９０３−７９８＝８９９・・・と言うことは、７ｘ７が１８グリッドだ。
２階も３階と同じグリッドかな？
そうそう！吹抜けも引かなくては。・・・でも、だいたい目処が立ったな。

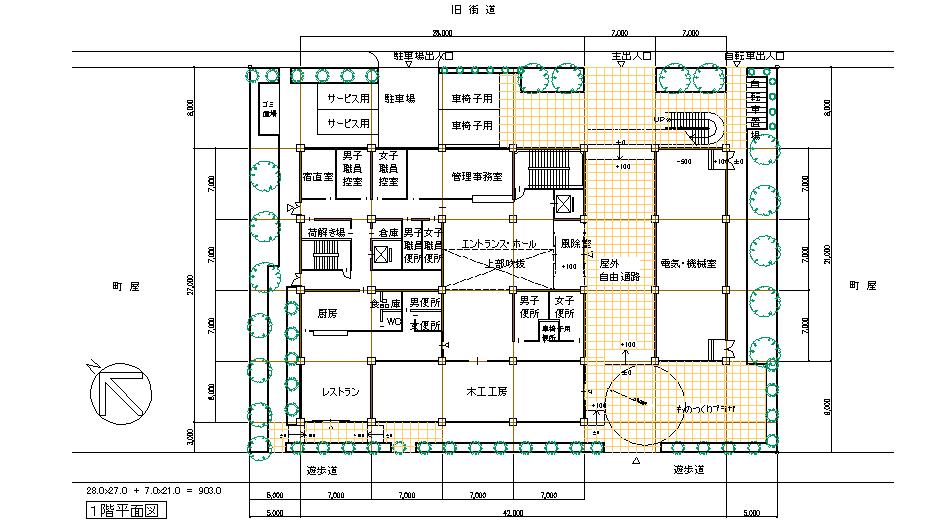

【１Ｆ-PLAN】

　　　　　　　　　　　　　　　　町　屋
　　＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
　　──────────────────────────────　
　　　　　　　　　　　　　　　　道　路
　　＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
　　　┌─　┬──┬──┬──┬──┬──┬──┬──┬──┬──
　　　８　　│　　│ｓＰ│　　│Ｐ　│　　│　　│外段│　輪│　
　　　├─　├──┏━┯┯━━┳━━┯━▽┓──┏━━┓──┤　
　　　７　　│　　┃荷直│更更┃Ｅ段│風除┃　屋┃機械┃　　│
町屋　├─　├──┠─┴┼──┗━┓┼──┨─外┠──┨──┤ 町 屋　
　　　７　　│　　┃段　│ｓＥ│事│　ＥＨ┃　自┃　　┃　　│
　　　├─　├──┣━━┿━━┏━┛　＿＿┨─由┠──┨──┤
　　　７　　│　　┃厨　│　　╂　　│ＷＣ┃　通┃電気┃　　│
　　　├─　├──┠──┏━━┻━━┿━━┫─路┗━━┛──┤
　　　６　　│　　┃レス┃　　木工工房　　┃　ものつくり　　│
　　　├─　├──┗━━┷━━┷━━┷━━┛──┼プラザ──┤
　　　３─　┴──┴──┴──┴──┴──┴──┴──┴──┴──
　　　　　　│　　│　　│　　│　　│　　│　　│　　│　　│
　　　　　　└５─┴７─┴７─┴７─┴７─┴７─┴７─┴５─┘

�G

まず離れは機械室。６ｍスパンは木工工房として、あと管理部門を北の角。

エントランスが困ったなぁ。エントランスホールに面した事務所の採光が採れないぞ！

屋外自由通路は公道みたいなものだから、屋外自由通路側から入るのも悪くないなぁ
そうしたら階段・ＥＶが横にずれて、事務室が窓際へ移動できるぞ！

これで、何となくまとまったな。

だけど・・・どうしても気になるなぁ。レストランの位置が・・・。

極力、渓流側に設けたが、屋外自由通路に面していないし、・・・存在感が・・・
サービス駐車からのサービス動線を重視したため無理矢理押し込んだ感じだ。

それと、工房と「ものつくりプラザ」との動線処理が不十分だし。
サービス動線を無視すれば、レストランは機械室の渓流側に配置して「ものつくりプラザ」 を屋外自由通路の左に配置するのだが、・・・サービス動線は重要だよなぁ。

サービス駐車を分けて、機械室の前に１台置こうか。
しかし、それでは自分の都合によって、何でも有りになってしまうしなぁ。

あっ！もう２時間近くたってしまった。書き始めなくちゃ！

最後の最後まで迷ったのが、レストランの位置でした。


エスキス時間は２時間以内と決めてチャレンジし、早々に作図に掛かったので欠点が目立ちます。


また、最終図は、作図の途中で機織り工房を窓際に変更したため、更衣室が抜けてしまいました。


作図に掛かってからの変更は、慎重にしないとかえって失敗しますね。兎に角焦ってますから。
