◇大雲院南門修復工事 　この度、京都市東山区の本山龍池山大雲院の南門を修復保存するに当たり、当事務所が工事監修を行うこととなりました。 本山龍池山大雲院は八坂神社や円山公園の近くに在り、高台寺、二年坂、産寧(三年)坂、清水寺に続く歴史的街道に面しています。境内に祇園閣を有するために、京都を観光で訪れた方は印象に残っているのではないでしょうか。 修復工事は平成２２年１０月１９日から始まり、平成２３年３月初旬に完成の予定です。 今後、着工から竣工までの経過を順次ご紹介していきます。

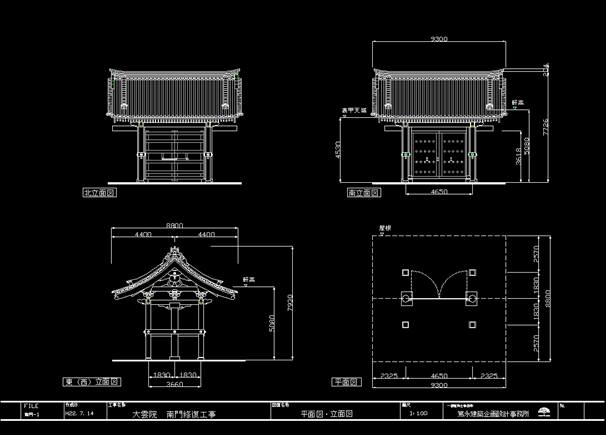

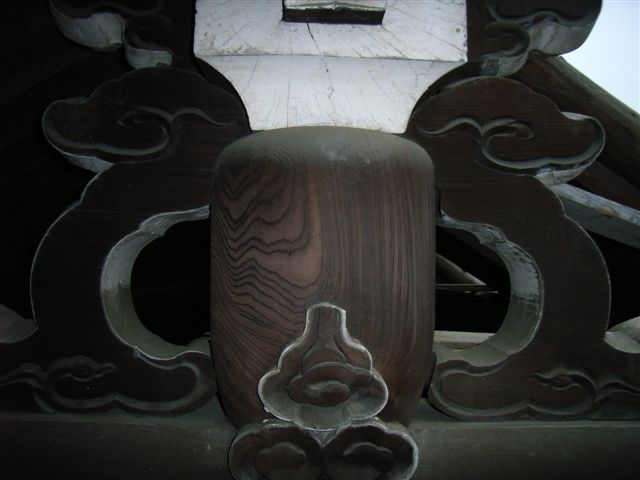

▲境内の祇園閣を臨む。	▲大雲院南門	▲欅材の組物	▲修復図面（クリック拡大)
■    南門修復工事記録   第1部			'10.10.19〜'11.03.10 ▲印の付いた画像は左クリックで大きい画面になります。
◆ 着工前写真

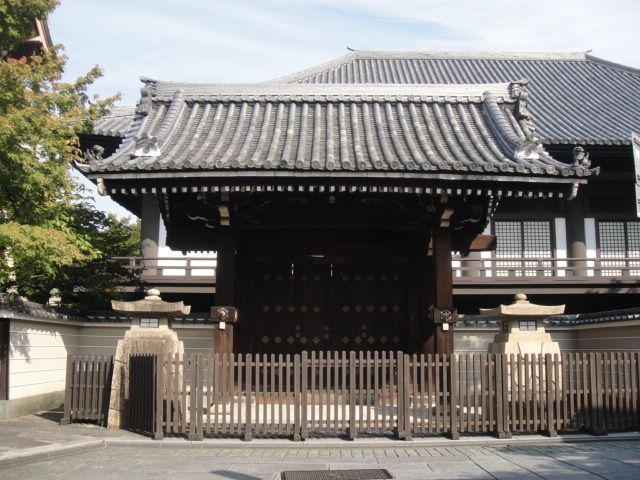

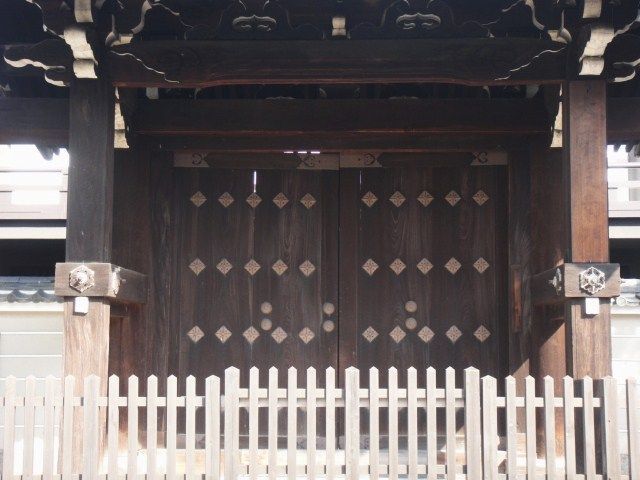

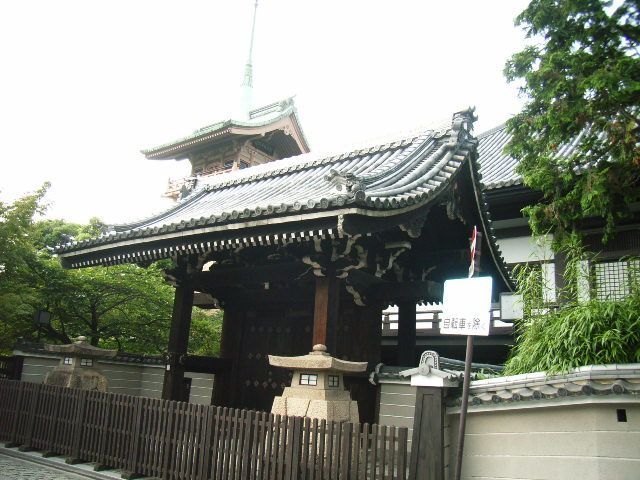

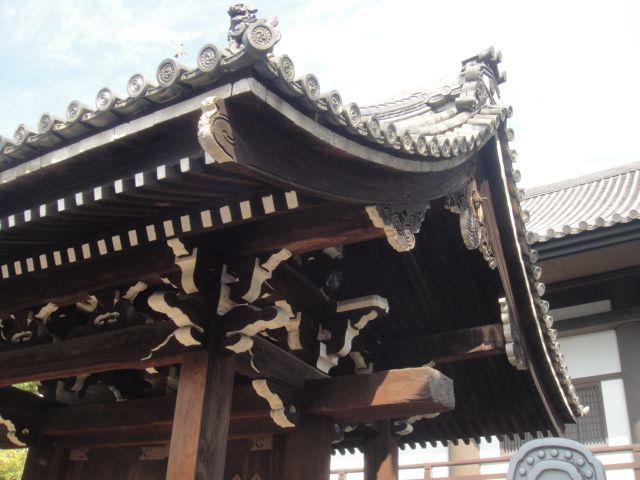

▲ 南正面。	▲ 門扉（表側）	▲ 南側の軒先の垂れ。	▲ 門の組物。
◆ 足場掛け	'10.10.20

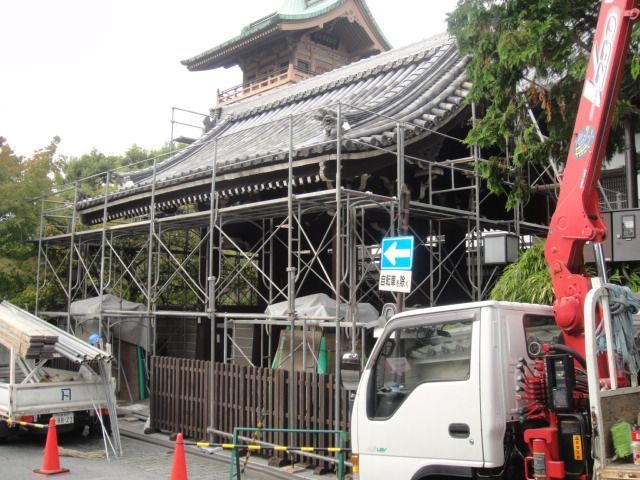

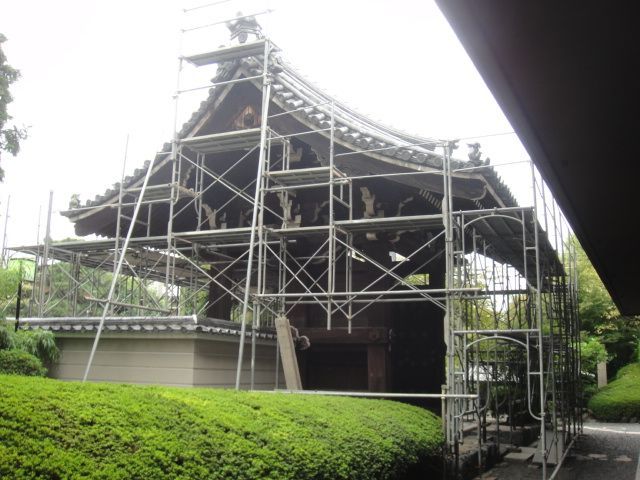

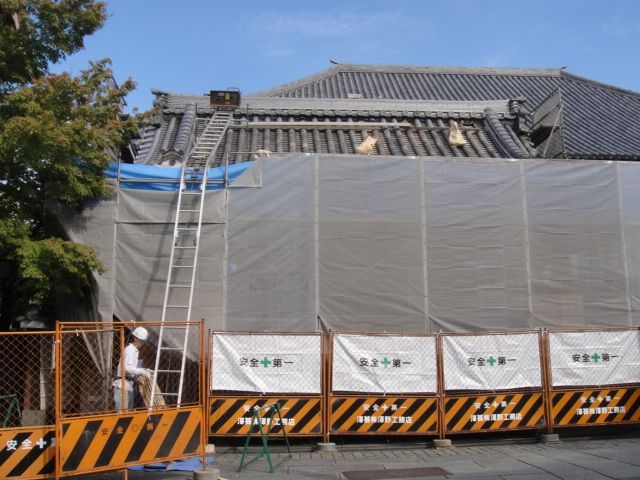

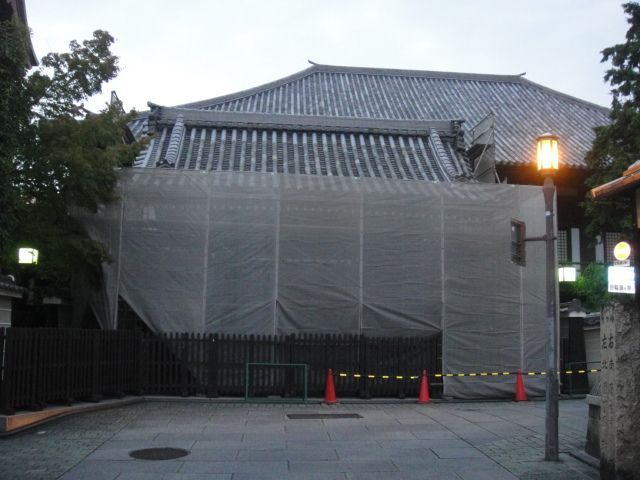

▲ 南正面足場掛け。	▲ 東側面足場掛け	▲ 南正面シート張り。	▲ 工事看板
◆ 瓦降ろし	'10.10.26

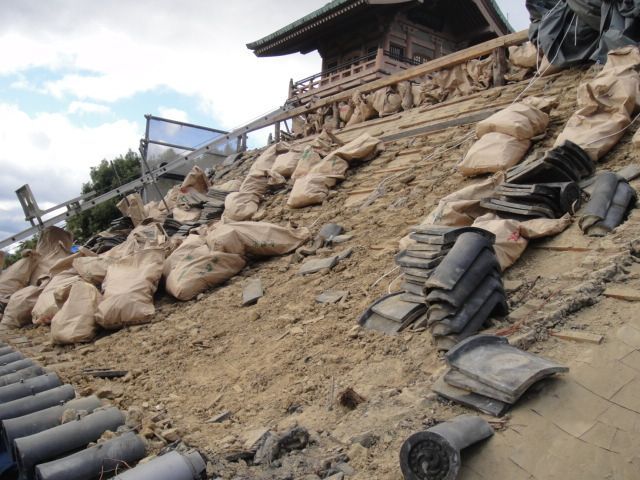

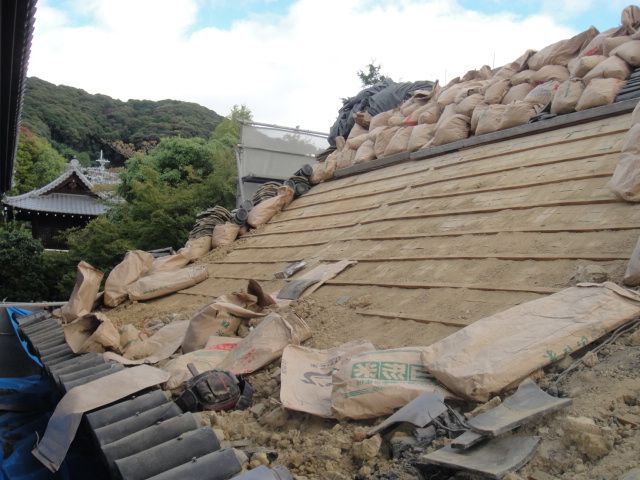

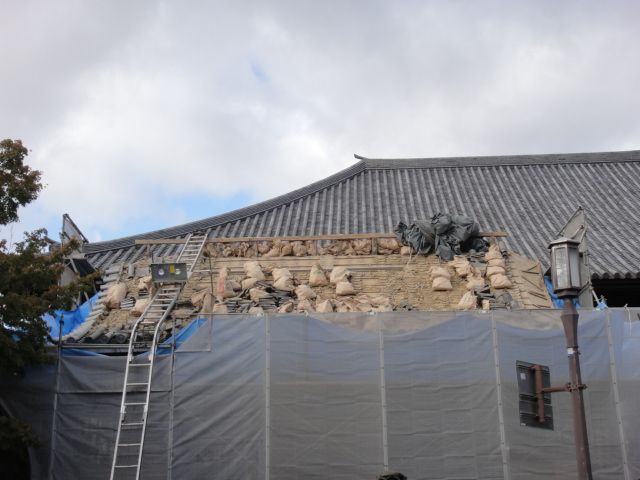

▲ 南正面瓦降ろし準備。	▲ 南正面瓦降ろし。袋は瓦下地の土。	▲ 南側瓦降ろし。後方は祇園閣。	▲ 北側瓦降ろし。後方は鐘楼。

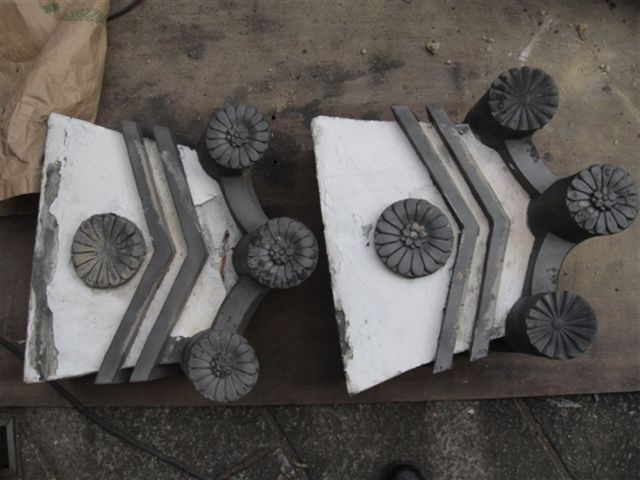

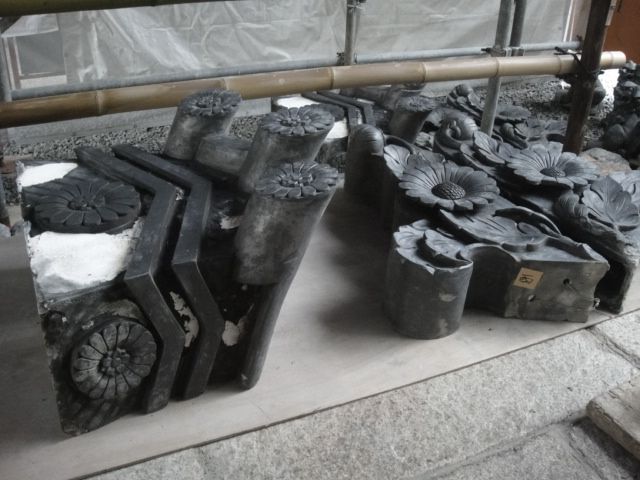

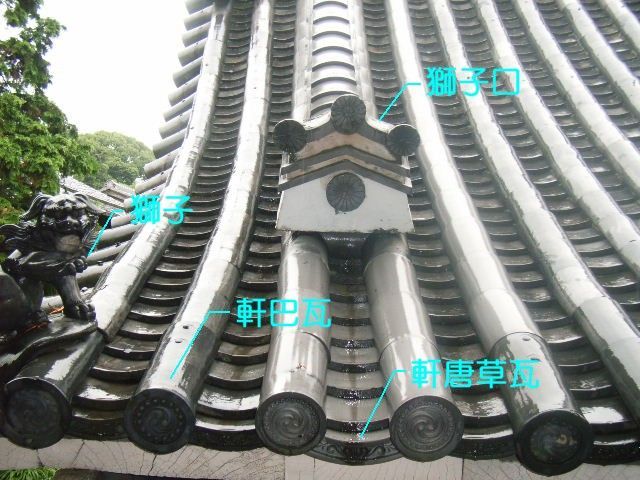

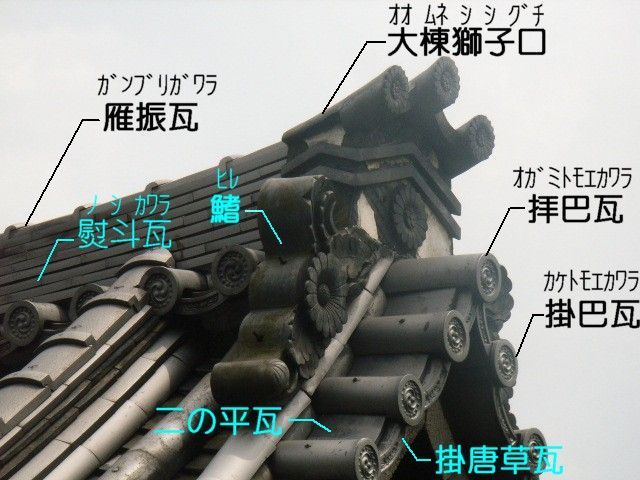

▲ 棟部分瓦名称	▲ 軒部分瓦名称	▲ 大棟獅子口と鰭瓦	▲ 獅子口
◆ 野地めくり	'10.10.29〜'10.11.06

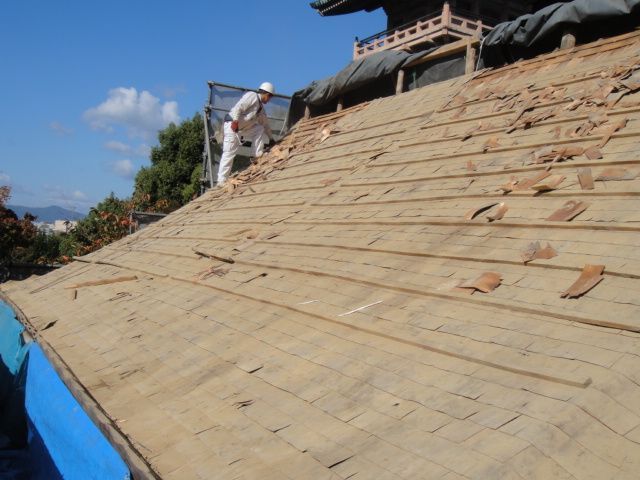

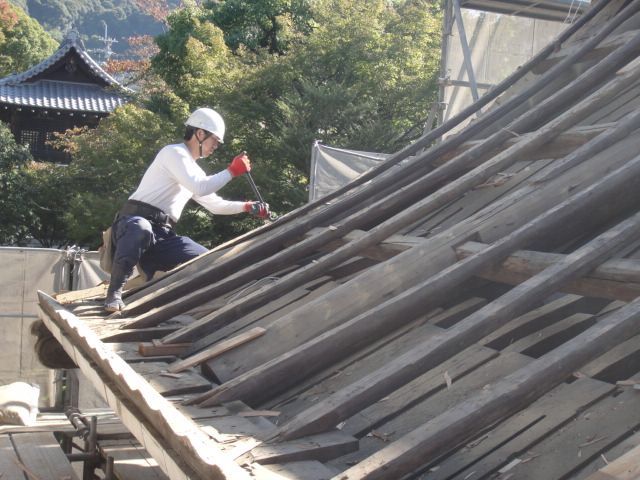

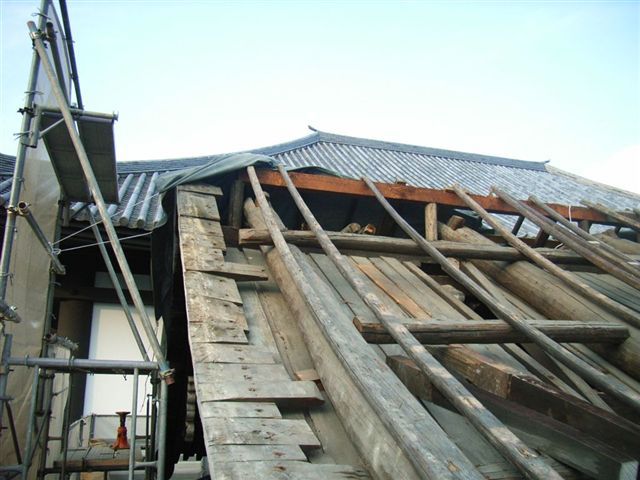

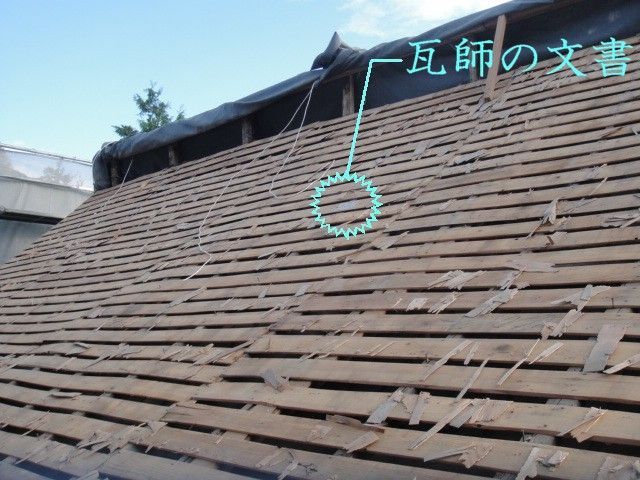

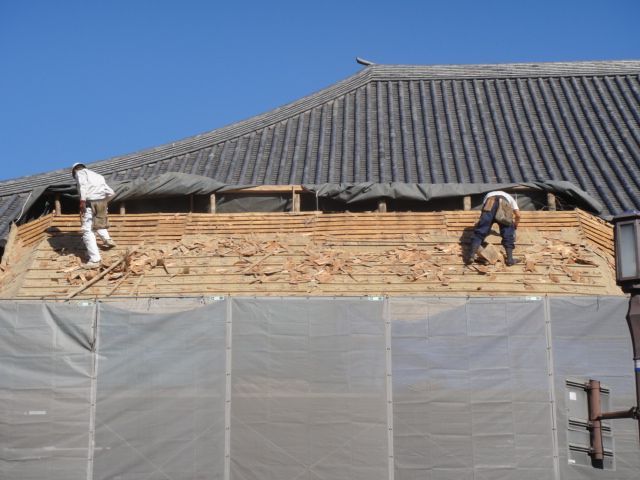

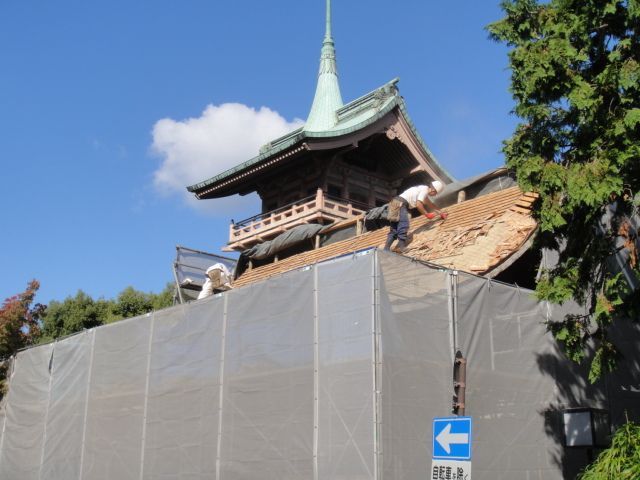

▲ 南正面野地板めくり。	▲ 南側野地板めくり。    （後方は祇園閣。）	▲ 南側野地板めくり。	▲ 北側野地板めくり。    （移築時の瓦師の文書）

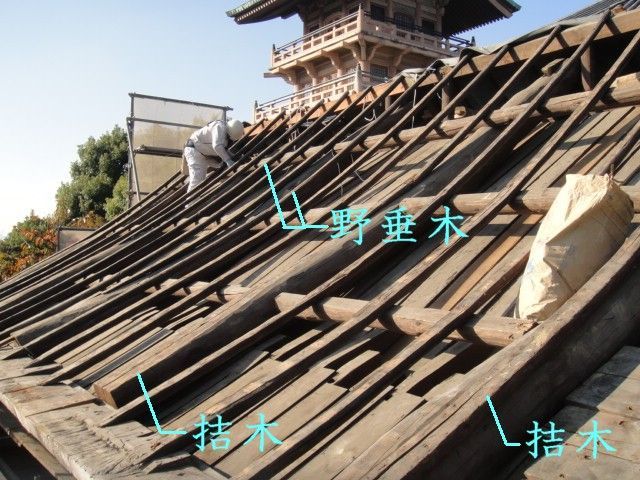

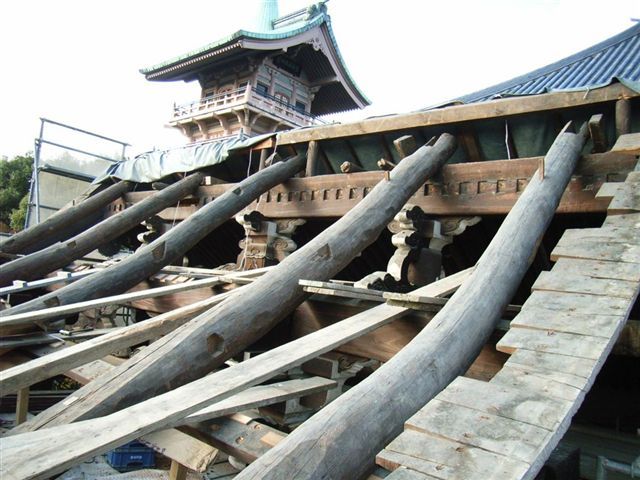

▲ 北側野垂木（小）と拮木（大）。	▲ 南側軒先詳細。	▲ 南側小屋組。野垂木と拮木。	▲ 南側小屋組。野垂木と拮木。

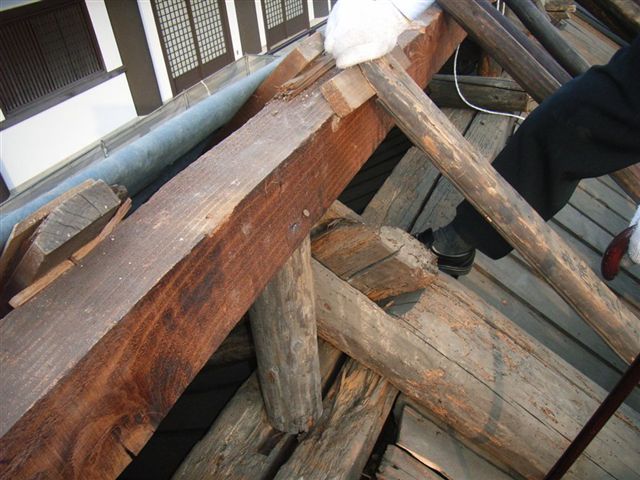

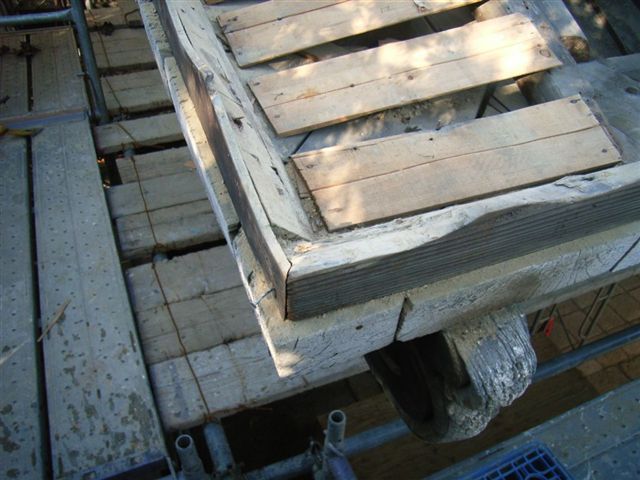

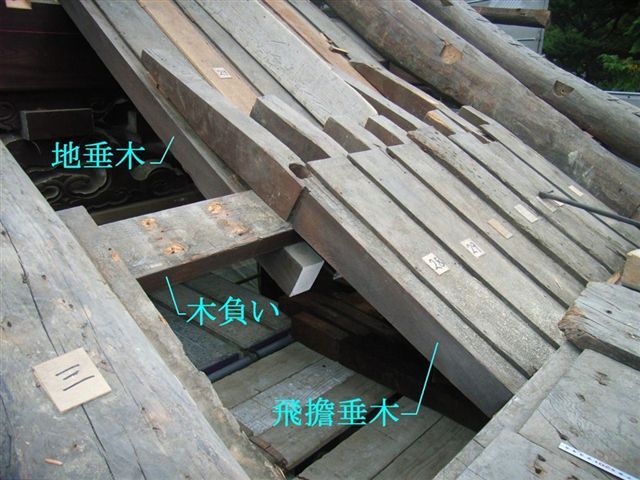

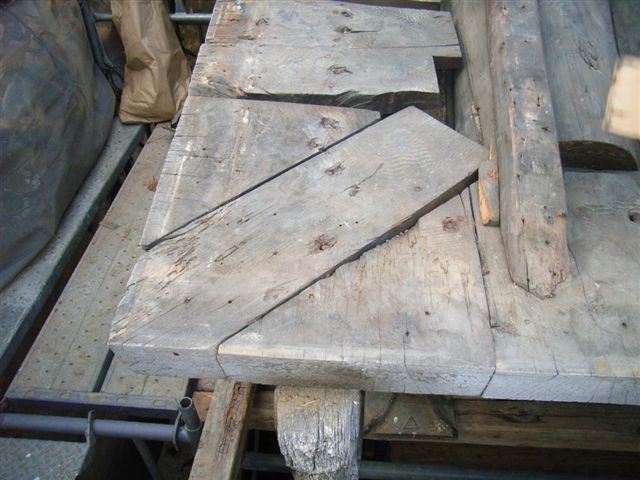

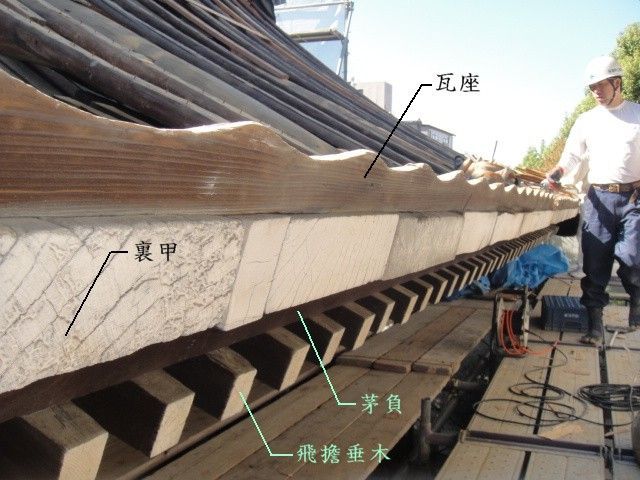

▲ 地垂木と飛檐垂木と木負い。	▲ 棟木に合掌でもたれる拮木	▲ 裏甲にかかる野地板	▲ 野地板撤去後の裏甲隅部
◆ 歪み矯正	'10.11.08〜'10.11.20

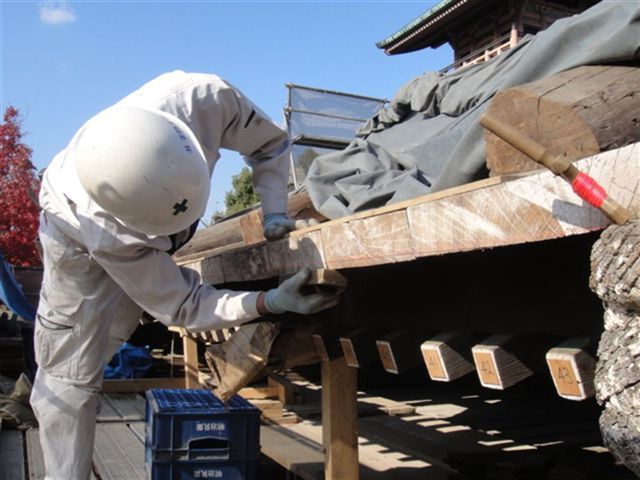

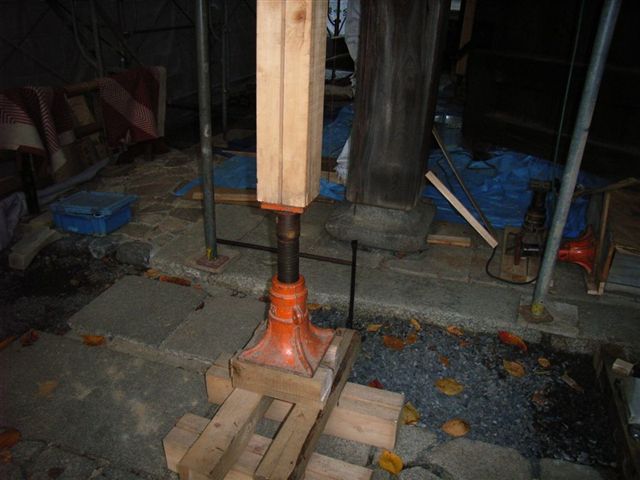

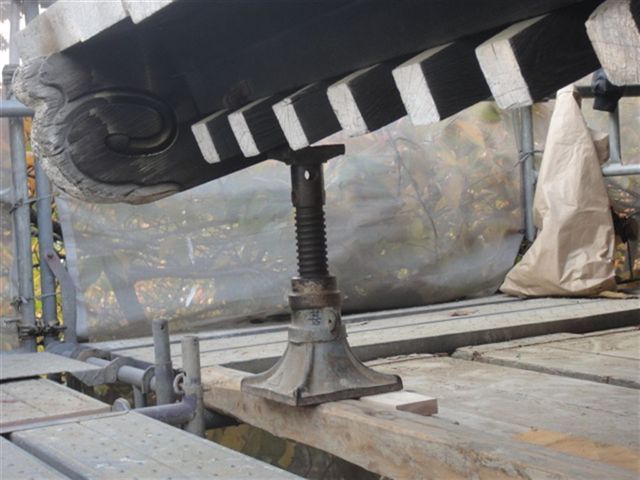

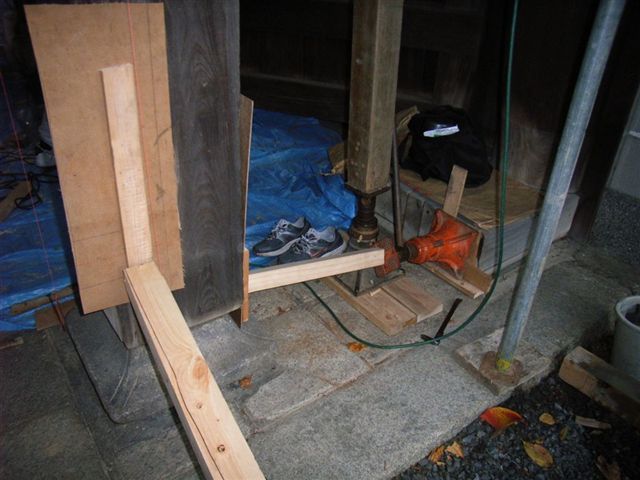

▲ ジャッキで持ち上げ、柱を浮かす。	▲ Ｘ方向、Ｙ方向からジャッキで水平に押す。	▲ 軒先を持ち上げ垂れを修正。	▲ 裏甲の並びを修正。
◆ 不具合発見！	'10.11.19〜'10.11.26

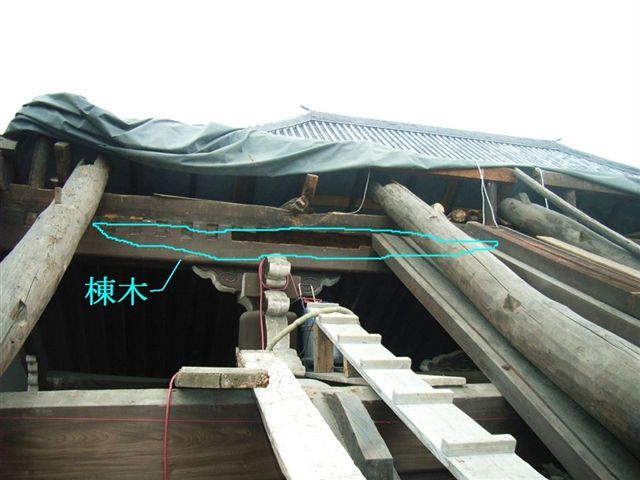

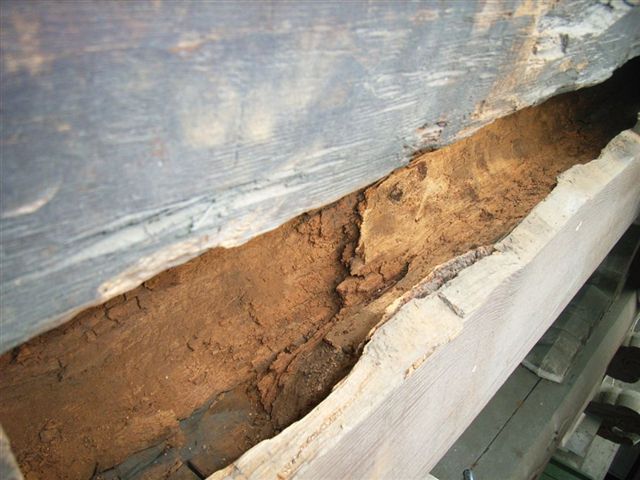

▲ 棟木に思わぬ腐朽部を発見。	▲ 背割りから侵入した雨水が背割りを腐らせた模様。	▲ 腐朽部分を取り除くと大きな空洞となってしまった。	▲ 空洞が有りながら大きな桔木や野垂木を良く支えていた。
